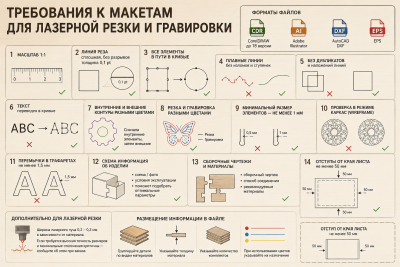

Требования к макетам для лазерной резки и гравировки

Для обработки принимаются макеты в 2D-векторе, переведенные в кривые, в следующих форматах:

CorelDRAW (*.cdr)
Adobe Illustrator (*.ai)
AutoCAD (*.dxf)
EPS (*.eps)

Рекомендуется разместить в файле информацию о материале и его толщине. Если используются разные цвета линий, необходимо указать их назначение.

Перед отправкой макета проверьте

Масштаб: Макет должен быть подготовлен в масштабе 1:1.
Линии резки: Все контуры резки должны быть: сплошными; замкнутыми; без разрывов; с толщиной линии 0,1 pt.
Перевод объектов в кривые: Все элементы, предназначенные для резки, должны быть преобразованы в кривые. Контур должен представлять собой единую замкнутую фигуру.
Качество кривых: Изогнутые линии должны иметь плавные переходы без изломов, ступенчатости и лишних узлов.
Отсутствие дубликатов: Макет не должен содержать: дублирующихся объектов; наложенных друг на друга линий. При совпадении контуров лазер выполнит резку по одному месту несколько раз.
Текст Все текстовые элементы необходимо перевести в кривые.
Внутренние и внешние контуры: Для удобства обработки рекомендуется обозначать внутренние и внешние элементы разными цветами. Это позволяет сначала вырезать внутренние контуры, а затем внешние.
Разделение резки и гравировки: Если в макете присутствуют и резка, и гравировка, их необходимо обозначить разными цветами.
Минимальный размер элементов: Ширина деталей и перемычек должна быть не менее 1 мм, иначе возрастает риск повреждения материала.
Проверка в каркасном режиме: Перед отправкой рекомендуется просмотреть макет в режиме «Каркас» (Wireframe). Это позволит быстро выявить лишние линии, разрывы и дубликаты.
Макеты трафаретов: Для букв, цифр и других элементов с внутренними областями необходимо предусмотреть перемычки шириной не менее 1,5 мм, чтобы внутренние части не выпадали после резки.
Информация об изделии: По возможности приложите: фотографию или схему готового изделия; краткое описание условий эксплуатации. Это поможет подобрать оптимальные параметры обработки.
Сборочные проекты: Если изделие предполагает сборку, необходимо предоставить: сборочный чертеж; рекомендации по способу соединения деталей и используемым материалам.
Отступы от края листа: При размещении деталей на листе необходимо оставлять отступ не менее 50 мм от каждого края.

Дополнительные требования для лазерной резки

Ширина лазерного луча составляет 0,2–0,3 мм в зависимости от материала. Если требуется высокая точность размеров и даже минимальные отклонения критичны, обязательно сообщите об этом при оформлении заказа.
